草绘——新的诊断工具

Sketcher Diagnostics：诊断草绘闭合区域、开放端、自交情况、周围特征包含和连接情况。 益处：大大提高了草绘制作的方便性，草绘中的问题一目了然。

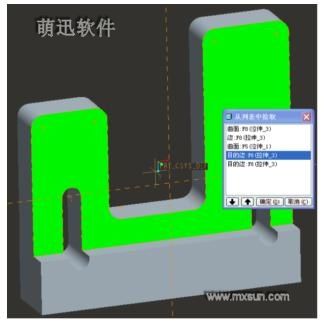

草绘——目的对象参照
草图的参照可直接选取几何面的边界轮廓或投影轮廓 益处：大大降低鼠标的电击次数，草绘效率的提高！

草绘——其它

1.通过配置config.pro option “sketcher_dimension_autolock Y/N，来控制在草绘中产生的尺寸是否是锁定尺寸，好处在于方便控制调整草绘。

2.当草绘参照丢失，新增替换参照的解决方法。

3.提供了在草图环境中视图旋转、平移、缩放Undo/Redo 好处：当在制作模型或装配时，由于周边对象的影响，致使草图绘制的全局缩放环境实际过小，位置也不理想，有时需要频繁的调整，该功能可解决这一问题。

4.通过配置config.pro option sketcher_dim_of_revolve_axis Y/N 自动关于中心线将草绘标注为直径尺寸 好处：a。原来只是标出了半径，这样不符合实际工程特点，现在更加符合工程特点 b。工程图自动标注符合工程要求，进行了直接标注。

5.方便的设置线型和颜色、可以按照设计准则传递区分的信息

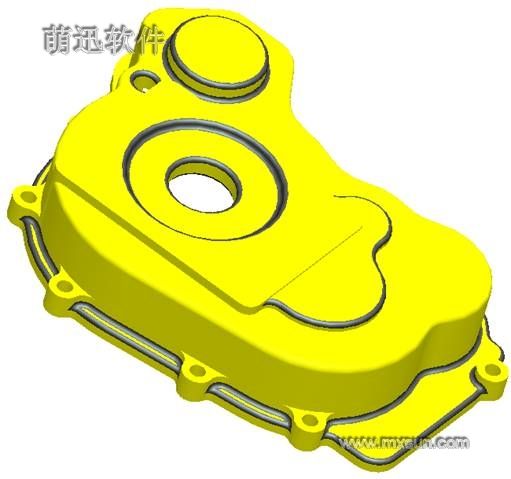

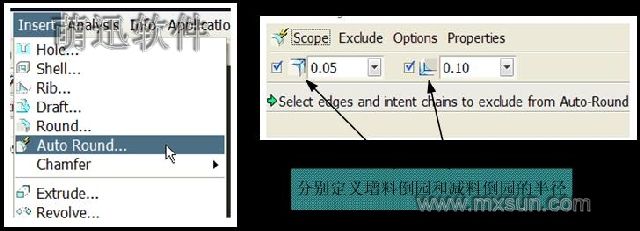

模型建构——自动圆角

能够按照倒园的规则自动将全部实体或选定区域进行倒圆，对于不能倒圆的部分将被忽略掉。

模型建构——孔功能的增强
在简单孔的制作过程中，新增了带钻角、沉头孔、鱼眼孔的功能

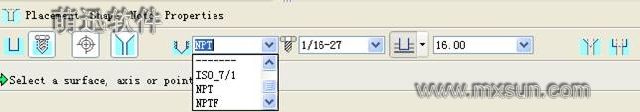

在标准孔的制作过程中，新增了锥管螺纹孔的功能，并提供了NPT 、NPTF 、ISO 7-1标准。

模型建构——抽壳功能的增强

可以将与周围面为相切的面作为开放面，并可以设置为不等厚度抽壳 ，提高了模型设计的灵活和便利性

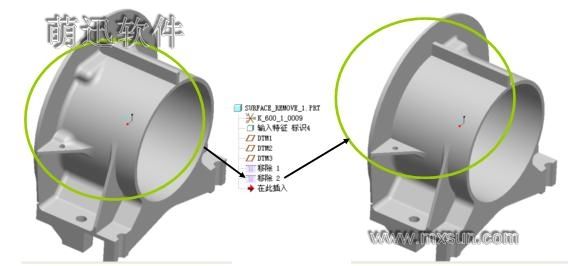

模型建构——移除面
为后续的CAE分析进行圆角简化处理 对导入的外部数据进行必要的处理，如更改拨模、孔等

模型建构——特征识别

提供对输入的外部数据进行特征识别的功能，利于对此类数据的编辑和修改

模型建构——其它
3D环境中提供激活层：任何绘制的图元都被自动记录在激活层中，更变于设计归类。

对组中的单一特征可进行删除和抑制，而不需要解散组后再操作。

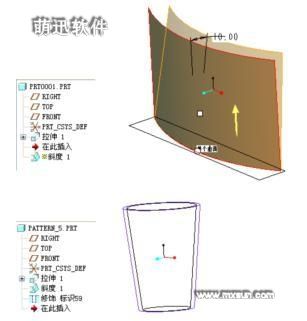

可以对开放曲面进行拔模操作

可以产生椎螺纹的修饰特征

面合并：可以按照连接顺序将需要合并的面依次选中后统一合并，而无需两两合并
