MicroScribe-3D 是美国 Immersion公司最新推出的三维数字化仪,用于建立精细的三维电脑模型,是设计工程人员、动画制作设计师、游戏开发师、建筑师、科学研究人员的理想工具。

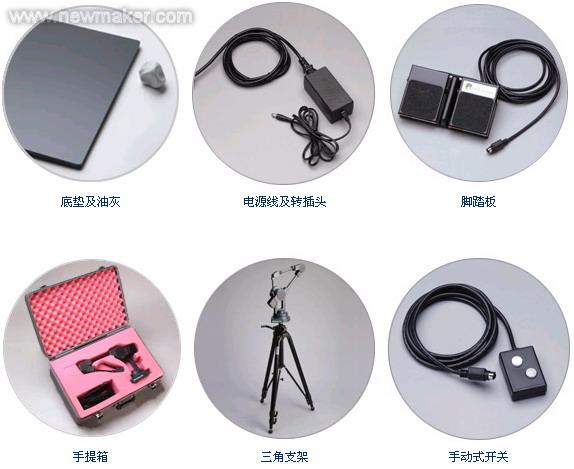

主要部件视图：
数字化率:1,000点/秒 平台支持：pc、Macintosh、SGI/UNIX 接口：RS-232 三维数字化仪应用成功案例 本文叙述了用户使用三维数字化仪 MicroScribe 3DLX 威力手的成功经验。通过用三维数字化仪在 AutoCAD 中采点，用 UGII 或 Pro/E 造型还原三维曲面的简单方法，效果很好，获得用户好评；降低了成本，该文中三例若用三坐标测量仪采点，则需 1500 元 3000 元/每件，而用三维数字化仪才用了 500 元/每件，速度快、造型修改方便，为模具界又开辟了一条捷径。适合没有数据的三维外型零件的仿造，特别适合在仿型基础上的概念设计。例如：摩托车、汽车、家电外型的概念设计。它最大的特点是该三维数字化仪可以放在计算机旁使用，跟随设计师的思路进行，这将给设计带来一场革命。 在数字化仪处于原位置且做了所有必要的连接（串行电缆和电源电缆）后，打开数字化仪后面的电源，电源指示灯亮，表示您可以开始进行数字化工作了。 步骤： 1. 先运行 Inscribe 32。 2. 操作我的电脑 》 C:\inscribe\inscribe32 》 3MicroScribe portand band （波特率 9600 串口 COM1） 》 OK 》 Inscribe菜单 》 Format （设单位） 》 Set units 》 millimeters 》 OK 3. 打开 AutoCAD R14，用多点命令即可进行采点操作。（当提示框出现 point 即可操作） 4. 注意：有时，被采点不在显示区域内，可看三维视图,用上下、左右滚动条来使被测点显示在屏幕区域内。 5. 用 AutoCAD 采的点数据 DXF 格式，输入到 UGII-15 版中去建模、设计。 臭氧发生器上盖的采点（图一）及造型设计（图二）
要采点的实物进行详细的分析，这种分析包括： 1. 怎样采点才能用 UGII 造型、编辑，作出三维图形来，该例中则使用图中之采点方案，最容易建模还原成三维曲面。 2. 采点时一定要根据软件 UGII 的造型需要进行，不要多采一些不必要的点，也不要少采一些必须的点，这样才能有效地利用采的点来建模、还原三维曲面及实体。 3. 在误差允许的范围内，可将采的点处理成在一个规定的截面内，可用投影的方法，目的主要是为了便于建模。 4. 做出来的面要进行光顺，并与实物相比较，甚至于有的地方要裁点或加点，以使曲面光顺。 5. 有些安装位置是可以用卡尺或简单二维量具可测量的时，可以联合起来一起做，以便让用户满意。该例中盖与底的连接尺寸就是用卡尺测量的，盖与底的相互关联尺寸就是在 UGII 软件上装配成功的。所以用户看到我们做的盖与底的造型很满意，又根据该图形做的模具也很满意，当然用该模具生产的件也很满意了。 童车脚踏板的采点（图三）及造型设计（图四）
1. 采点方案如图中所示。由于采点时，截面线不直（或不在一个截面内）所以用 UGII 建模很麻烦，为此用划线和贴胶条的方法进行采点，也可将采的三维数字化点投影的办法矫正后，便于用 UGII 作图。 2. 采用了用圆弧来连接点与点，从而做出整个面，这样，面的过度圆滑光顺。 3. 最后编程加工做成模具用户很满意。（其中该脚踏板与同童车连接的地方可用卡尺测量设计来保证装配）。
|
