1.原模型

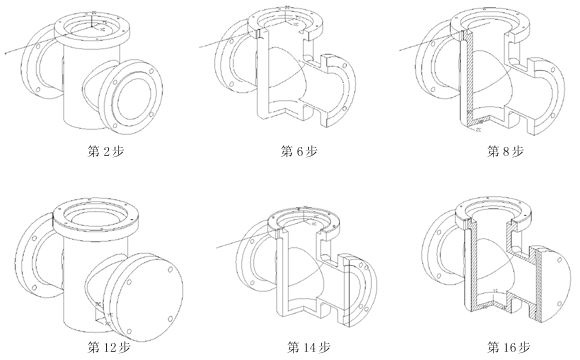

2.移动WCS:如图示

3. 建 立 线: LN1

4. 旋 转 LN1: About Zc / Start angle=0 / End angle=90

First offset=0 / Second offset >=Model height

操 作 方 式 ‘ Subtract '

5. 抽 取 边 缘 曲 线: Toolbox Curve Extract Edge curves

6. 改 变 WCS Orient: 如 图 示

7. Application Drafting; Toolbox Crosshatching

8. 改 变 WCS Orient: 如 图 示

9. Application Drafting; Toolbox Crosshatching

10. Toolbox Blank LN1

11. 对 装 配 模 型

首 先 提 升 所 有 组 件: Toolbox Promotions of bodies

12. 移 动 WCS : 如 图 示

13. 创 建 线: LN1

14. 对 每 个 提 升 体, 重 复 第 3 节 的 操 作

15. 对 每 个 提 升 体 重 复 第 4~ 第 7 节 的 操 作

16. Toolbox Blank LN1
