由于工作需求，经常需要将AutoCAD文件转换成图片插入到Word、Photoshop等应用软件中进行排版。但是前者是矢量图，后者都是点阵图，该怎么办呢？本人经过多次探索，得到了一些经验，希望给大家带来一些帮助。

    方法主要有三种，分别介绍如下：

    第一：截屏

    相信地球人都能在键盘上找到Print Screen这个键，在AutoCAD当前窗口中按下这个键后，打开画图板，编辑菜单下的粘贴就可以使用了。这样，AutoCAD中的图形就被转换成了图片格式。

    提示：Alt+Print Screen可以捕捉当前对话框的图形。

    评定：此类方法图像大小受限于显卡分辨率。一般最大只能达到1280X1024。因此不太适合分辨率要求高的产品，如产品样本。

    第二种：直接输出BMP文件

    在AutoCAD命令行中输入命令bmpout，系统将弹出一个对话框，要求我们选择输出位置和文件名称。

    评定：该方法输出的图像质量较好，但是使用了微软的位图格式，图像文件偏大。

    第三种：虚拟打印机

    下面我们以AutoCAD2004为例，讲解整个流程。

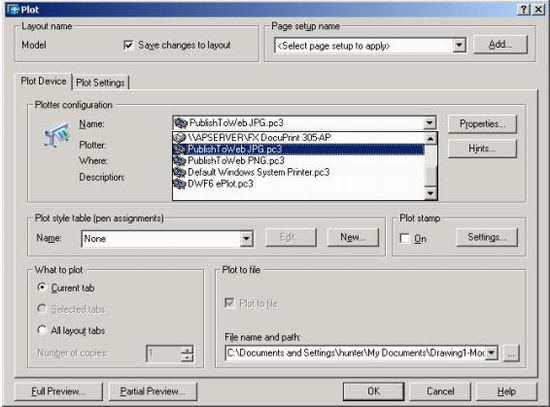

    首先我们在打印页面找到系统配置好的JPG打印机，在右下角选择好文件存放位置。然后单击OK确认，系统将把生成的JPG文件保存到您所指定的位置。

    若系统中没有该JPG打印机，则可按照以下步骤来添加该虚拟光栅打印机。

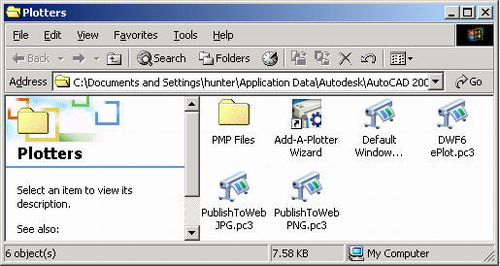

    首先我们打开打印机管理选项。在文件（File）\打印机管理（Plotter  Manager），如下图：

    双击添加打印机向导（Add-A-Plotter Wizard），

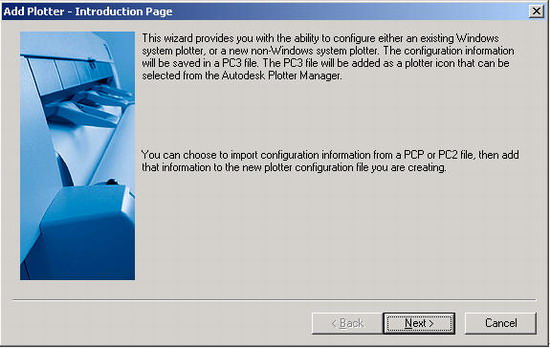

    单击下一步（Next），系统出现下面的对话框。

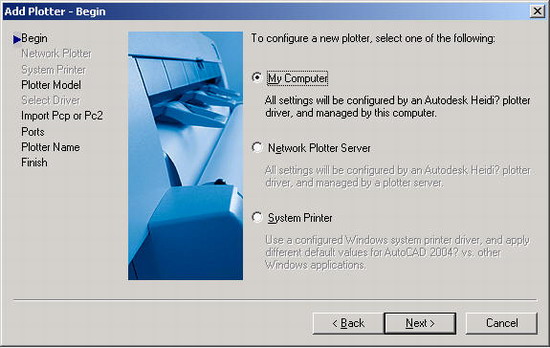

    选择我的电脑（My Computer），单击下一步（Next）,如下对话框出现。

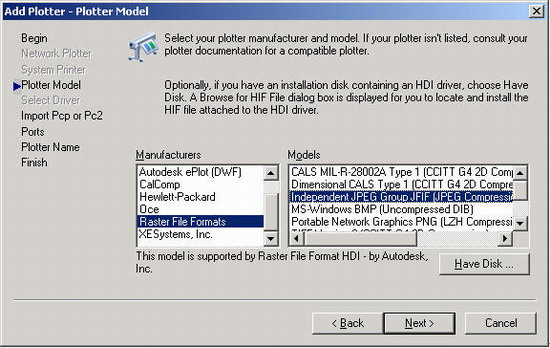

    选择光栅文件格式（Raster File Formats）\JPG，单击下一步。

    其余步骤均按照默认设置进行，到最后将该打印机命名即可添加成功。
