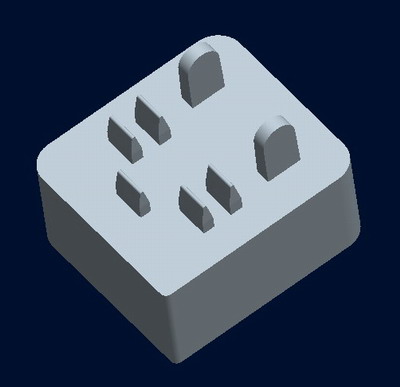

这是组合电极的效果图1

图1

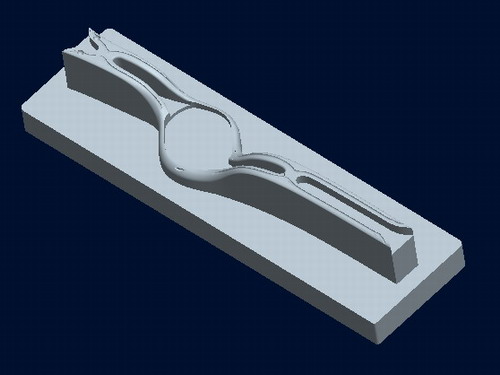

    下图是典型高低跌差很大的产品!如下图所示:

图2

    由于高低跌差很大,CNC加工时极容易变形,拆电极要特别注意加强防护问题,所以做加强筋可起到防止变形的作用于!!!遇到类似问题大家要举一反三灵活运用哦,如下图所示:

图3

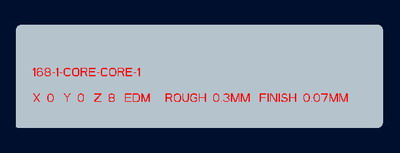

    我们还须做以下步骤:在电极后面雕上模具编号、前模或后模、电极编号、XYZ三轴偏移数据,EDM粗精加工的火花位,当敲字的工序由CNC操作员来做了,如下图所示:

图4

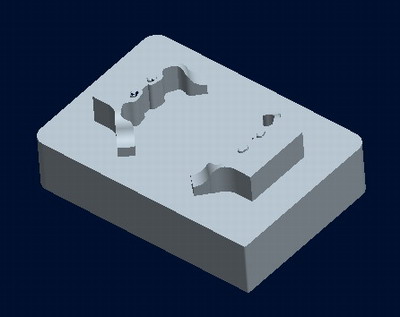

    这是偶用Proe野火2.0拆出来的一些电极图:

图5

    这效果图2

图6

    这效果图3

图7

    这效果图4

图8

    拆好电极我们要出详细下料单的,这时就要分析电极材料大小了,其实大部分软件都有BOX这功能,本人就以Proe和Mcam为例:

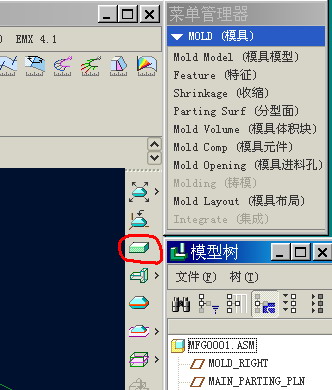

    在Proe下的NC模块和分模模块都有BOX功能,以分模模块为例,首先在电极里做个坐标,再在分模模块下点击下图红色圆圈图标----再点击坐标系---再点击确定,BOX就建好了,再分析电极三轴尺寸就OK了,如下图所示:

图9

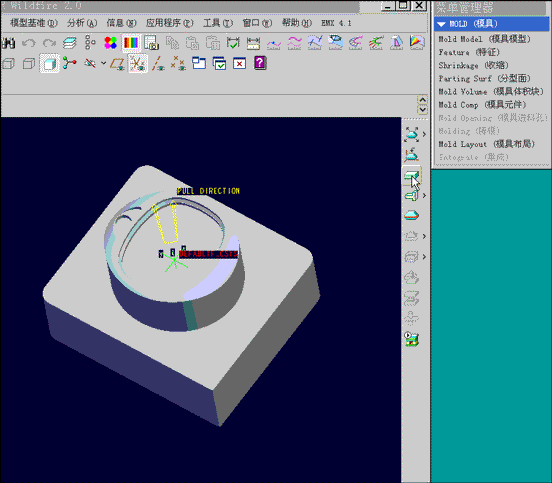

    下图所示是Proe动化定BOX的图片:

图10
