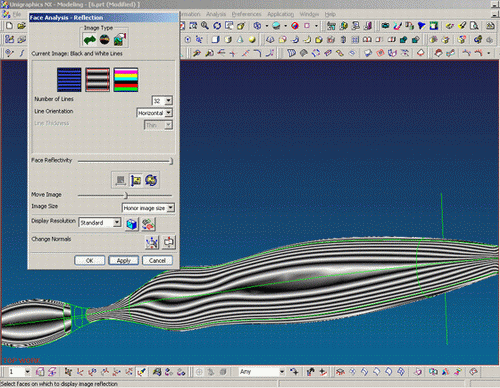

22.得到如图两个曲面，并用反射分析曲面质量

　

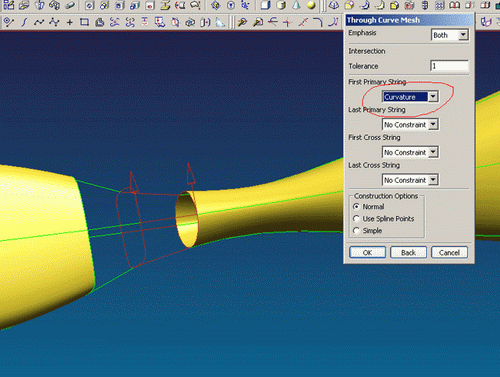

23.再一次用过曲线网格命令，选取初始线和截面线，并设定第一条初始线为曲率连续，如图所示


24.得到如图曲面，并用过曲线网格命令，选取初始线和截面线，可以发现这次没有设定边界约束，因为这里曲线做的不好，如果设定边界约束将做不出要求的曲面。从这里我们可以发现做好曲线的重要性了，正好当个反面教材所以就没去改了。那怎么办，难道就没有其他的补救的办法了，不，还是有的，只不过做出的效果不太好，当然可以达到G2连续。

　

25.这个曲面就是没能做到约束的曲面，明显的不连续

　

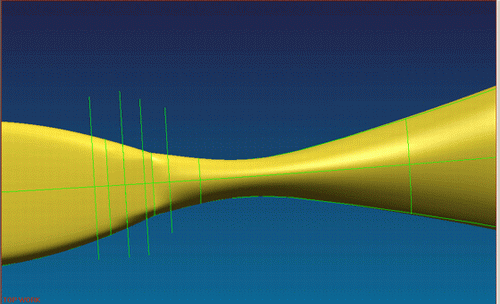

26.采用的方法是做出四条线，如图所示

　

27.将做出的线投影到三个曲面，注意红圈的地方

　

28.然后将曲面截掉，如图所示

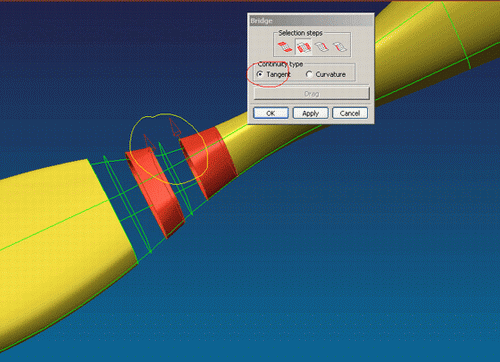

29.剩下的就是将两个曲面桥接一下，注意红圈的地方用G1连续，不是说用G2就不能做出来，
考虑到用G2将有比较大的变形，所以就用G1的了

　

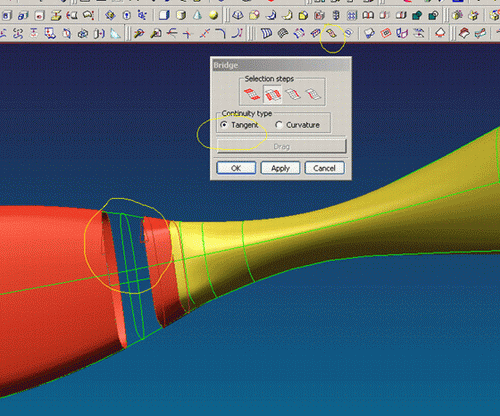

30.同理，做出另一边的桥接曲面

　

31.可以看到红圈处效果并不好，这也是用桥接的一个不好的地方（有时候变形比较大），但桥接
确实可以做到使曲面连续

　

32.这样曲面部分已差不多了，然后是把所有的曲面都缝合好成一个实体，如图建立草图
（因为有专门的模块讲草图，我就不在这里越俎代庖了）

　

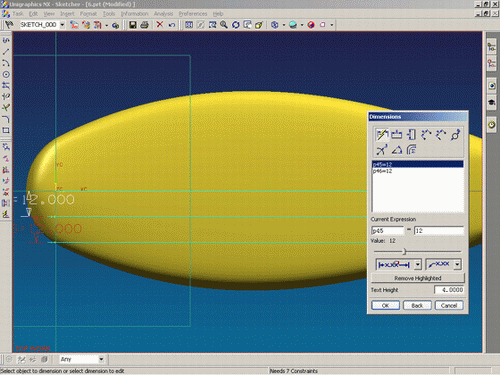

33.做出如图草图

　

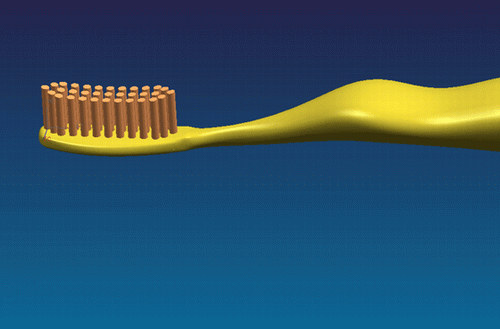

34.拉伸草图得到如图实体

　

35.做出一曲面如图

36.切掉上面部分得到如图结果

　

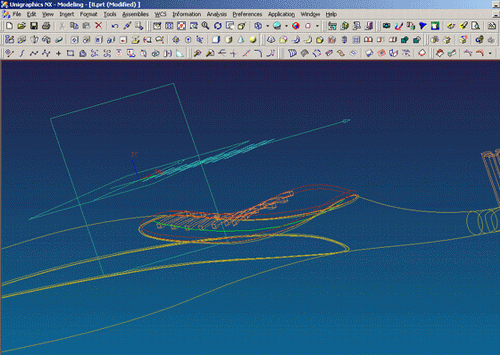

37.根据光栅图象，大体做出如图两个曲面

　

38.分割实体成三部分，并对上下两个实体边界做0.5mm的倒圆角，对中间实体做2mm的倒圆角，得
到如图结果，然后建立另一草图，作出如图9个矩形

　

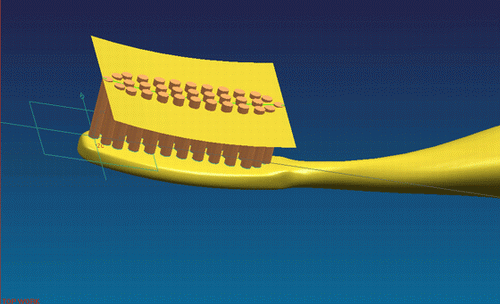

39.将矩形往-Z方向拉伸一定的距离，析出上面实体的上表面，将此片体往Z方向5mm考备一份作为
修剪面，然后以刚得到的两个片体修剪拉伸的8个长方体得到如图结果

　

40.shade后

　

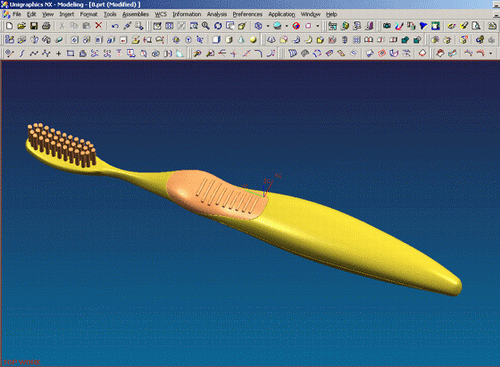

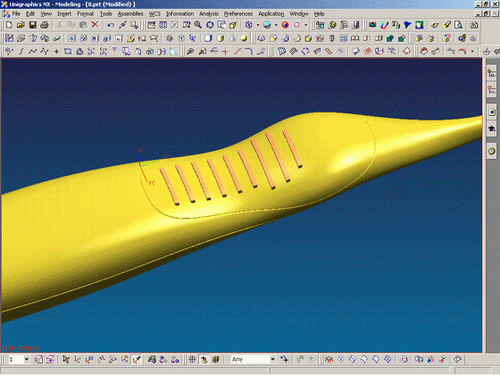

41.将修剪后实体以最上方的倒圆角得到如图所示结果

　

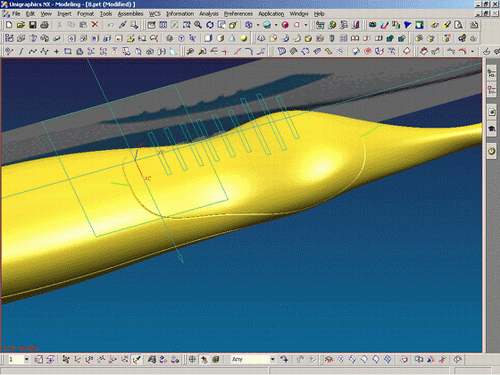

42.同理，作出背面的的矩形，并拉伸，析出表面，并向-Z方向5mm拷贝一张，然后以这两张面为
工具面修剪掉实体

　

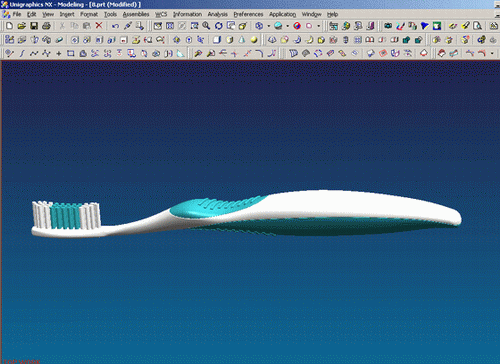

43.同样给刚修剪的实体倒同样的圆角，再改变一下实f体的颜色得到最后的图（没渲染）
