标定尺寸(Dimension)

当剖面完成後，开始设定各几何之尺寸参数，首先以左键选取欲设定尺寸之 单元(entity)，然後以中间键标定尺寸参数所要摆设的位置。以下说明各类参数 之标定方式。

1. 线段之长度：以左键选取线段，然後以中间键标定尺寸参数所要摆设的位置。
2. 两点之水平或垂直距离：选取两点，然後以中间键标指定适当位置，即可产 生水平或铅直之参数。
3. 圆或圆弧之半径：选取圆或圆弧，然後指定适当位置。
4. 圆之直径：
   1. 平面上的圆：以左键选取该圆两次再以中间键定出位置

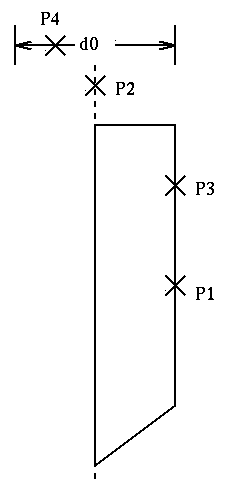

   2. 垂直之圆柱：先选圆周，再选中心线然後再选圆周，最後指定位置。


      Figure 2.1: 垂直圆柱尺寸之标法


5. 圆弧之角度：先选圆弧之两端点，然後再选取圆弧内任一点，之後指定位置。


   Figure 2.2: 圆弧角度之标法


6. 两平行线之距离：选取两平行线，然後标定尺寸参数所要摆设的位置。
7. 两不平行线之夹角：选取两不平行线，然後指定适当位置。
8. 某一图形单元与中心线之距离：选取该单元及中心线，然後指定适当位置。
9. 不规则曲线之参数指定：
   1. 选取该曲线之两端点，标出两端点之水平或铅直距离。
   2. 先产生一参考座标糸，然後标示该曲线两端点之水平及铅直距离，并 标示座标糸与任一端点之相对位置，下一步选取该曲线及座标糸，再按 中间键，则该曲线中所有点便与该座标糸产生相对关系，各点即可用座 标值来定义。
   3. 利用?部读入之座标点档案，建立不规则曲线的步骤：
      1. 先使不规则曲线参考某一区域座标，选" Dimension"，用左键选 不规则曲线两次，此时不规则曲线转成红色。
      2. 再用左键选欲参考之座标糸，再按中键完成参考关系之建立。
      3. 标示不规则曲线首尾两点与参考座标糸之相关位置。
      4. 选" Modify"，再选不规则曲线。
      5. 选" Read Pnts"，输入档案名称，读入座标点。
      6. 选" Regenerate"，完成座标点之读入。

   使用者也可以用" Save Pnts"指令将不规则曲线的资料点存档。资料格式 如下：


   　              Coordinates of spline points:(they may be edited using available editor; changes in X and Y coordinates of the first and the last points will be ignored)CARTESIAN COORDINATES: X                Y               Z 1                1                0                5.332236         3.37746          0                6.280372         9.575447         0                8.054441         11.43259         0                10               5                0

10. 不规则曲线端点之角度：先选不规则曲线之端点，再选欲标示角度之参考几 何，再选曲线本体，最後指定角度位置。


    Figure 2.3: 不规则曲线端点之角度标示
